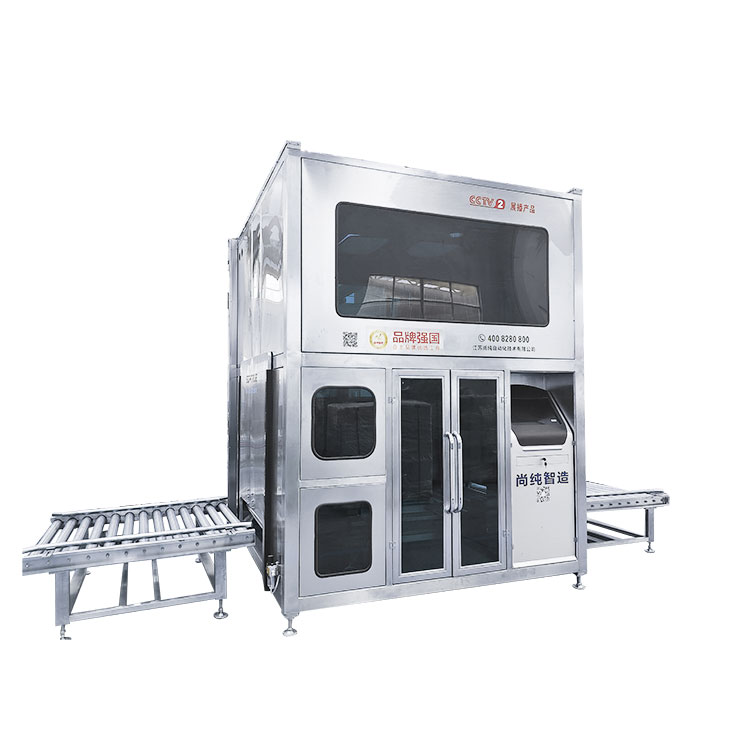

Визуелна целосно автоматска машина за полнење 200L 1000L

(Изгледот на опремата ќе се разликува во зависност од приспособената функција или техничката надградба, во зависност од физичкиот објект.)

Somtrue е професионален производител, посветен на глобалните клиенти да им обезбеди подобри производи и услуги. Нашата визуелна целосно автоматска машина за полнење 200L 1000L не само што е добро примена на домашниот пазар, туку и доби широко признание на меѓународниот пазар. Преку незапирливи напори и континуирани иновации, Somtrue продолжува да го подобрува своето техничко ниво и производствениот капацитет за да ги задоволи растечките потреби на глобалните клиенти. Веруваме дека преку напорите и соработката на двете страни ќе создадеме подобра иднина! Без разлика дали станува збор за постоечки клиент или нов партнер, со нетрпение очекуваме да растеме заедно со вас и да постигнеме поголем успех и достигнување. Ајде да одговориме на предизвикот заедно, да создадеме поголема вредност за клиентите и да го споделиме развојот и напредокот на индустријата!

Преглед на визуелна целосно автоматска машина за полнење 200L 1000L:

Интелигентен систем за пакување специјално дизајниран за буриња од 200 литри во опкружување отпорно на експлозија за пакување со буре од 200 литри (вклучително и послужавник). Користејќи визуелна уста за пребарување, може да реализира автоматско пакување од 200L буре со автоматско отворање, автоматско нуркање, автоматско брзо полнење, автоматско истекување, автоматско запечатување на капакот на конец и други цели процеси.

Главниот дел за полнење прифаќа рамка за заштита на животната средина, која може да го гледа прозорецот и автоматски ја поместува вратата во и надвор од корпата, што може да формира затворен простор при полнење. Електричниот контролен дел на оваа машина се состои од PLC програмабилен контролер, модул за мерење, визуелен систем итн., со силна контролна способност и висок степен на автоматизација. Со функцијата без полнење на бурето, не е дозволено никакво полнење на устата на бурето, за да се избегне отпадот и загадувањето на материјалите, така што електромеханичката интеграција на машината е совршена изведба.

Принципот на работа на вагање се користи за да се реализира контролата на количината на полнење. Времето на отворање на вентилот за полнење е контролирано од програмабилниот контролер PLC, а материјалот се влева во (или се транспортира преку доводот на пумпата) до контејнерот. Одделот за полнење на оваа машина реализира брзо полнење и бавно полнење преку двојно дебел и тенок цевковод, а бавниот проток на полнење е прилагодлив. Во почетното време на полнење, двојниот цевковод се отвора истовремено. По периодот на полнење, цилиндарот за нуркање се крева до положбата на отворот на бурето, суровиот цевковод е затворен, а тенкиот цевковод продолжува да се полни полека до зададениот целокупен волумен на полнење. Капакот за автоматско центрифугирање се изведува на крајот од полнењето.

Опремата има систем за мерење и повратна информација, кој може да го постави и прилагоди брзиот и бавен волумен на полнење.

Екранот на допир може истовремено да го прикажува тековното време, статусот на работа на опремата, тежината на полнење, кумулативниот излез и други функции.

Опремата има функции на алармен механизам, приказ на дефекти и шема за брза обработка.

Линијата за полнење има функција на заштита од блокирање, полнењето автоматски престанува, а полнењето автоматски кога полнењето е на место.

Оваа машина е опремена со целиот капак, едната страна на корпата е отворена, одржува природна вентилација; остатокот е затворена структура, со прозорци и опремена со мала вентилација за рачна контрола.

Оваа машина е целосно затворен капак, со интерфејс за притисок, може да ја микрополни опремата, да го намали надворешниот гас во опремата.

Главни технички параметри:

Систем за визуелно позиционирање

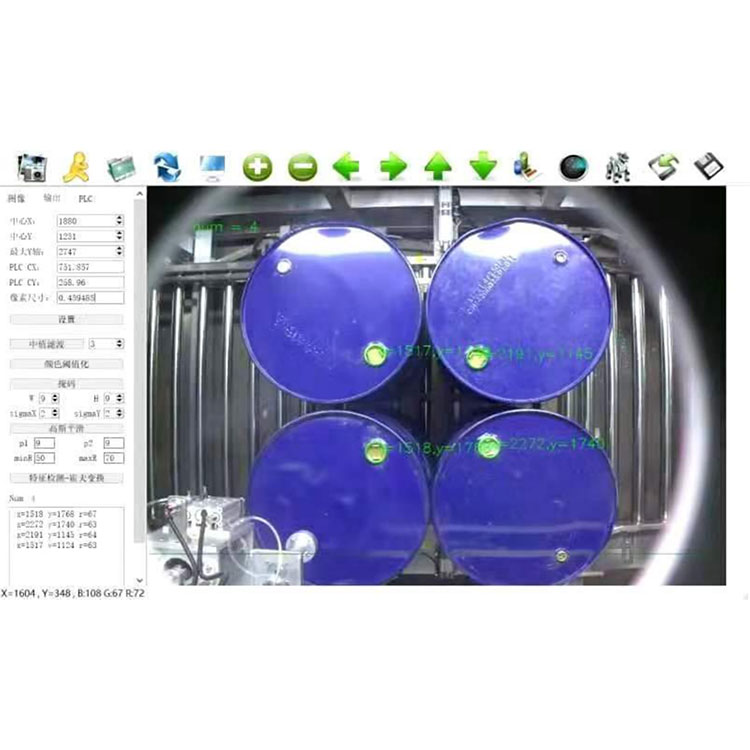

Визија: користење индустриска интелигентна камера, вчитана во кутијата на машината за изолација од визуелна експлозија за работа. Од интелигентната камера и системот за движење на контролните координати на PLC го насочуваат пиштолот за полнење на отворот за цевката.

Главната функција:

Автоматско пребарување: визуелно позиционирање, пребарување на системот за движење на координати, полнење на капки со пиштол за полнење.

Брзо и бавно автоматско квантитативно полнење со двојна брзина: за да се обезбеди точност на полнење и производствен капацитет;

Формулар за полнење: полнење на или под нивото на течноста;

Пневматскиот основен вентил е секогаш ширум отворен, полека додајте го ограничувањето на протокот на предниот крај-забавете ја брзината на проток на излезот од пиштолот за полнење;

Дизајн на течна чаша - минимизирајте го истекувањето на преостанатата течност по перфузијата;

Автоматско и рачно квантитативно полнење - лесно ракување и одржување;

Функцијата за автоматско лупење - го надминува влијанието на неконзистентните тежински фактори на полнењето на садот врз точноста;

Точка на вредност прилагодливо-квантитативно полнење приспособено на повеќе опсези на тежина;

Автоматска дијагностика, аларм за дефект - ја подобрува веродостојноста на работата на системот;

Безбедносна кофа на место, пиштол за прскање надолу; пополнете враќање на врвот на цевката;

Самозаклучувачка контрола-тестирајте ја млазницата пред полнење;

Складирање на поставките на производот - може да складира до разновидна вредност на поставената тежина на различни производи и сродни параметри за перфузија;

Откривање на толеранција-автоматско откривање на грешката за полнење;

Екран на допир-кинески интерфејс, интуитивно, практично поставување.

Аларм за тревога - Точно до точка на неуспех.

Систем за автоматска контрола

Целата линија е составена од повеќе PLC системи, кои можат да се контролираат независно контролирани и да се испреплетуваат едни со други. Има функции на само-инспекција на системот, аларм за прикажување дефекти, прецизност, брзина, излез итн. Секој систем има свој интерфејс човек-машина и сите параметри може да се управуваат на интерфејсот човек-машина. Обезбедете детален дијаграм на проток на процесот на контрола на гасоводот и логички дијаграм.

Може да складира тип на материјал за полнење, количина серија, датум, тежина по барел, време на складирање и други функции за снимање

Систем за полнење и отворен систем за капа за центрифугирање

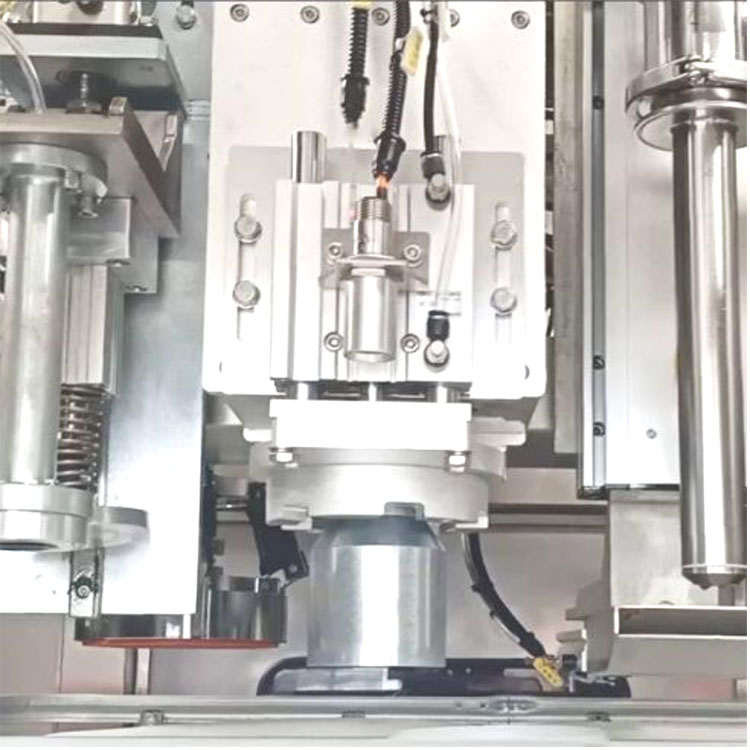

Главата на пиштолот за полнење: во форма на надворешно блокирање, автоматски ќе се нурне до отворот на цевката (дното на цевката) за време на полнењето и автоматски ќе се крева по полнењето. Главата на пиштолот за полнење е шуплив дизајн, а материјалот може да се исчисти откако ќе се затвори главата на пиштолот за да се спречи прскање на материјалот.

Долниот дел од главата на пиштолот за полнење е опремен со течна плоча што се протега на цилиндарот. По полнењето, главата за полнење се крева и одводната плоча се протега за да спречи материјалот да го загадува телото на пакувањето и транспортната линија. Течниот поврзувачки диск е дизајниран за слободна демонтажа, која може да се расклопи без алатки и е удобен за чистење.

Отворете го капакот, капакот за центрифугирање: користејќи ја патентираната технологија на компанијата, може да ја спакува главата на ротирачкиот капак и површината на цевката вертикално, и може да биде мазна, лесно да се отвори капакот и капакот за центрифугирање, не го оштетувајте капакот, не го повредувајте капакот , степенот на запечатување на тесниот капак е висок.

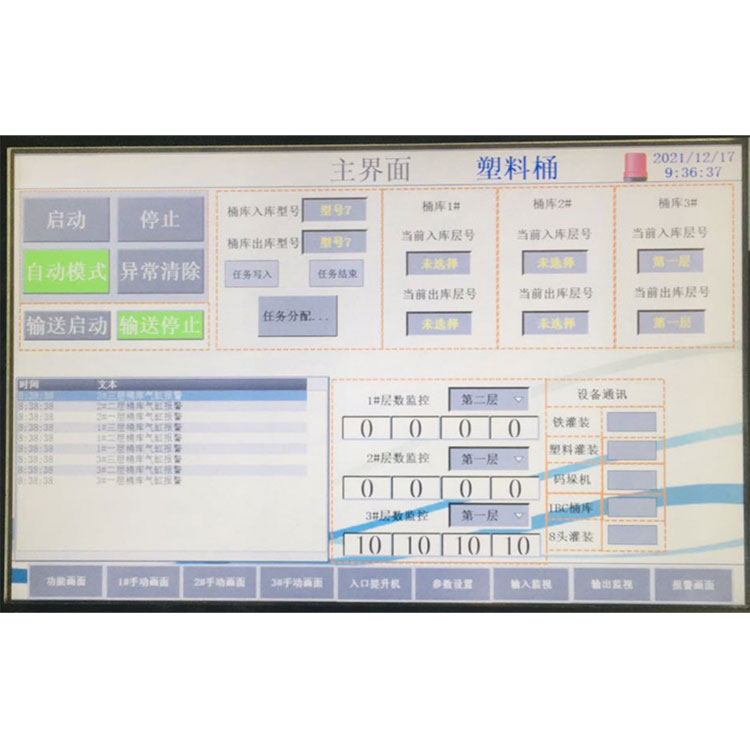

Екран на допир и систем за мерење

Поставување и работа на параметрите за полнење материјал преку работа со екран на допир, едноставно и интуитивно, и со приказ на температура, дијагноза на дефекти и аларм, брза функција. Има програмска функција за складирање меморија, може да складира повеќе групи на параметри и може да гледа историски податоци. Може автоматски да го пресмета отстапувањето на мерењето и може да се именува за различни програми, да менува различни спецификации или да го промени капацитетот на производство, само треба да прилагоди различни параметри, може да ја подобри ефикасноста на работата. Системот за мерење го усвојува познатиот американски бренд сензор за да ја обезбеди точноста на полнењето. Покрај тоа, системот има функција за заштита на маслото, а сензорот е удобен за инсталирање, отстранување и поправка.

Табелата за вага има заштитна функција, кога главата на цевката на пиштолот, главата на пиштолот автоматски се враќа. И заштитен со максимално време на полнење.

безбедносно преплетување

Безбедносно спојување на местото за довод:

Инсталирајте ги копчињата број 1 и 2 при хранење. Кога фиоката е поставена и транспортирана на врвот, притиснете го копчето # 1, а потоа линијата за склопување ја носи ознаката бр.1 и ја доставува фиоката до опремата за полнење бр.1.

Уште еднаш, кога фиоката ќе се постави и транспортира на фиоката, притиснете го копчето бр.2. Потоа, монтажната линија ја носи ознаката бр.2 и ја доставува фиоката до опремата за полнење бр.2.

Кога бр. 1 полнење е испразнето, монтажната линија ќе ја носи ознаката за завршен број бр.1 и нема да оди до опремата за полнење бр.2 до следната станица.

Безбедносна блокада за полнење:

сатети  излез:

Кога ќе се отвори безбедносната врата, паузирајте го тековното дејство;

Откако безбедносната врата ќе се затвори, абнормалната контрола на пристап се отстранува и полнењето продолжува да ја завршува нормалната работа.

Нуркачки блок:

Надвор од устата на корпата за полнење, се генерира абнормален аларм за намалување на притисокот, а главата за полнење се крева во првобитната положба и се решава со рачна интервенција.

Пополнување прекумерна тежина:

Пополнување тест за полнење прекувремено, целата машина запира полнење, аларм, рачна интервенција за решавање.

Пополнување на аларм за приклучување

Камерата прима ненормален аларм

Аларм за ненормален влезен и излезен материјал
